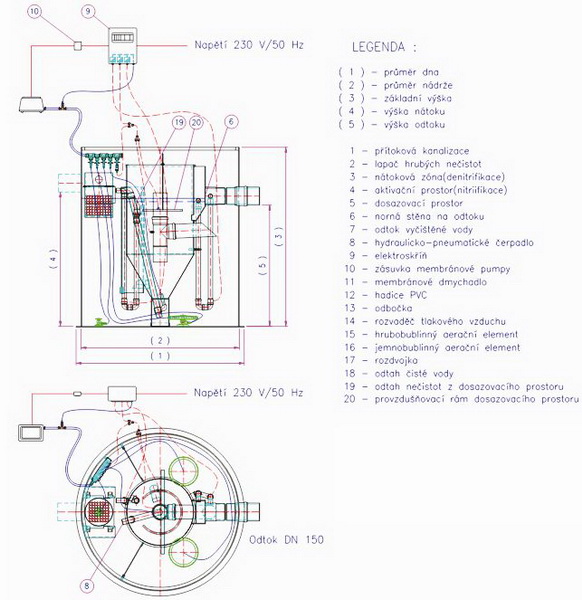

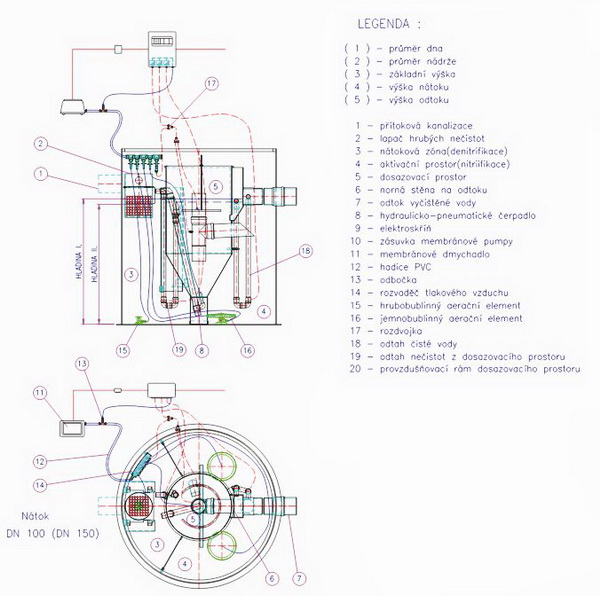

Přítokovou kanalizací (1) natéká odpadní voda přes vodní filtr, tzv. lapač hrubých nečistot (2) do denitrifikační zóny (3). V této zóně dochází k promíchání odpadní vody s vratným aktivovaným kalem pomocí hrubobublinného provzdušňovače (15). Provzdušňovač současně zajišťuje provzdušňování lapače hrubých nečistot. Směs čištěné vody a aktivovaného kalu po promíchání natéká do aktivační zóny (4), kde je okysličována pomocí jemnobublinných provzdušňovačů (16) uchycených na dně nádrže. Z aktivační zóny vtéká směs vody a aktivovaného kalu do dosazovací zóny (5), kde dochází k oddělení (odsedimentování) vyčištěné vody od aktivovaného kalu. Vyčištěná voda odtéká přes nornou stěnu (6) a přelivnou hranu do odtoku (7). Odsazený aktivovaný kal je ze dna dosazovací zóny čerpán hydraulickopneumatickým čerpadlem (8) zpět do denitrifikační zóny. Přebytečná biomasa aktivovaného kalu se z procesu čištění odstraňuje jeho odčerpáváním pomocí fekálního vozu nebo jiné čerpací techniky a likvidováním v souladu s příslušnými předpisy.
Provzdušňovače (15, 16) a hydropneumatické kalové čerpadlo jsou pomocí rozvaděče vzduchu (14) napojeny přímo na membránové dmychadlo (11), tzn., že jsou v činnosti vždy, když je dmychadlo v chodu. Provoz dmychadla je přerušovaný, a to umožňuje optimalizovat přísun vzduchu do systému dle zatížení čistírny.
Při provozu domovní čistírny odpadních vod dochází ke značným jak látkovým, tak hydraulickým nerovnoměrnostem v nátoku odpadní vody. Z těchto důvodů dochází někdy k vyflotování aktivovaného kalu v dosazovací zóně a k vyplavání plovoucích nečistot na hladinu dosazovací zóny. Tyto nežádoucí jevy díky osazení norné stěny před přelivnou hranou na odtoku neovlivňují kvalitu vyčištěné vody, ale je nutné je z hladiny dosazovací zóny pravidelně odstraňovat. K tomuto účelu je v dosazovací zóně osazeno hydropneumatické čerpadlo (18) pro snížení hladiny v nádrži, provzdušňovací rám (20) pro čeření hladiny dosazovací zóny a hydropneumatické čerpadlo (19) pro odtah plovoucích nečistot z hladiny. Přívod vzduchu k těmto prvkům je otevírán a zavírán pomocí elektromagnetických ventilů umístěných v elektroskříni (9). Chod domácí čistírny odpadních vod je řízen pomocí řídicí jednotky BCC-02, která zapínáním a vypínáním přívodu el. energie do zásuvky pro napájení dmychadla a otevíráním a uzavíráním elektromagnetických ventilů střídá jednotlivé fáze provozu.
Ukazatel | Požadované hodnoty odtoku* | BioCleaner® ** | |
---|---|---|---|
“p” [mg/l] | “m” [mg/l] | [mg/l] | |
BSK5*** | 40 | 80 | 15 – 25 |
CHSKCr**** | 150 | 220 | 55 – 90 |
NL***** | 50 | 80 | 15 – 25 |
*) Požadované hodnoty ukazatelů znečištění na odtoku dle NV 23/2011
Sb. pro ČOV do 500 ekvivalentních občanů (EO)
**) Obvykle dosahované průměrné hodnoty na odtoku u domovní ČOV
BioCleaner®
***) Standardizovan spotřeba kyslíku mikroorganismy při biochemických
pochodech na rozklad organických látek ve vodě (při aerobních
podmínkách)
****) Chemická spotřeba kyslíku dichromanem draselným
*****) Nerozpuštěné látky
BioCleaner® | Jednotka | BC 4 | BC 6 | BC 10 | BC 12 |
---|---|---|---|---|---|
Počet připojených osob | [EO] | 2~5 | 5~8 | 9~11 | 12~15 |
Množství odpadních vod za den (Q24) | [m³/den] | 0,6 | 0,9 | 1,5 | 1,8 |
Příkon při zatížení | [W] | 76 (64) | 144 | 183 | 221 |
Max. energetická náročnost | [kWh/den] | 1,2 | 2,0 | 2,9 | 3,7 |
Celková hmotnost | [kg] | 150 | 165 | 180 | 230 |
Průměr | [mm] | 1 400 | 1 600 | 1 700 | 1 900 |
Výška | [mm] | 1 600 | 1 600 | 2 350 | 2 510 |
